Prüfzubehör von ETL –
Alles aus einer Hand

Vollelektronisches Prüfsystem

Exakte Prüfspannungen und –ströme für eine reproduzierbare und verschleißfreie Prüfung. Alle Prüfgrößen werden permanent geregelt und sind wegen der vollelektronischen Erzeugung unabhängig von etwaigen Netzspannungsschwankungen.

Sicherheitskreis mit zwei zwangsgeführten Sicherheitsrelais (TÜV Zertifiziert)

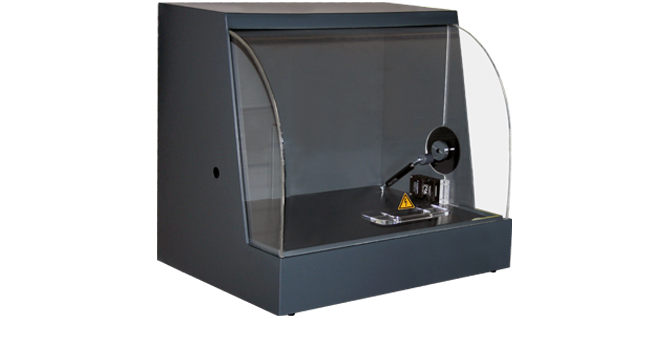

Die Sicherheitstechnik ist – wie in EN 50191 gefordert – ausgeführt. Es stehen 9 verschiedene Beschaltungsmöglichkeiten zur Verfügung, um normgerecht mit Prüfpistolen, Prüfkäfig, Zweihandbedienung oder innerhalb einer Transferstraße zu prüfen.

Menügesteuerte Prüfabläufe: Manuell oder vollautomatisch

Der Benutzer kann zwischen einer Einzelprüfung der verfügbaren Prüfmodule oder einem Prüfen mit einem vordefinierten, frei parametrierbaren Prüfplan wählen. Prüfungen über Prüfplan laufen in der Fertigung reproduzierbar ab und unterstützen das Prüfpersonal durch eindeutige Status- und Fehlermeldungen.

Verschalten der Prüfaufgaben erfolgt automatisiert über interne Relaismatrix

Das Prüfobjekt muss nur einmal eingesteckt bzw. kontaktiert werden. Die Umschaltung zwischen den verschiedenen Prüfaufgaben erfolgt automatisiert und wird über eine interne Relaismatrix realisiert.

Bedienerhinweise und Digitalfotos

Unterschiedliche Hinweise und Digitalfotos können vor und während der Prüfung sowie bei einem Fehler angezeigt werden, um die Prüfperson optimal durch die Prüfung zu führen.

Startautomatik

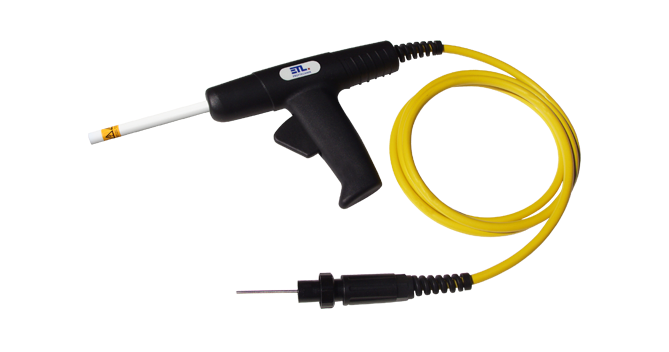

Das Startsignal wird durch Andrücken der Prüfpistolen (Patent) ausgelöst. Die Spannung wird erst eingeschaltet, wenn beide Prüfspitzen sicher mit dem Prüfobjekt kontaktiert sind. Das bewahrt das Prüfobjekt vor Überspannungsspitzen und stellt die geforderte Prüfzeit sicher (Funktionalität ist abhängig von den gewählten Prüfarten).

Überwachung der Prüfleitungen auf Leiterbruch und Überwachung der Kontaktgabe zum Prüfobjekt

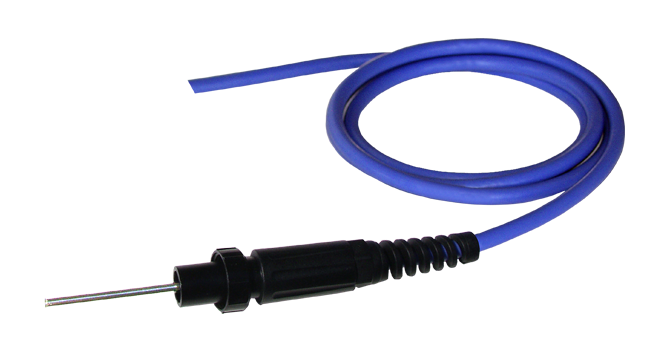

Die Hochspannungsleitungen sind in 4-Leiter-Technik ausgeführt (Patent), um ein Maximum an Prozesssicherheit zu realisieren (Funktionalität ist abhängig von den eingebauten Prüfmodulen).

Abschaltung über Limit Detection, Arc Detection und Peak Detection

Es stehen mehrere Kriterien zur Verfügung, um Isolationsfehler zuverlässig zu erkennen. Neben dem Überschreiten des Stromgrenzwertes führt auch das Ansprechen einer speziellen Überstromerkennung zum Fehler. So können auch energiearme Durchschläge sicher erkannt werden.

Rampenfunktion und Erkennung der Durchschlagsspannung bei Hochspannungsprüfungen

Die Spannungsrampe ist zuschaltbar, die Parameter (wie z. B. Anstiegs- und Abfallzeit) sind frei wählbar. Die Rampenfunktion sorgt für eine besonders schonende Prüfung und wird zwingend benötigt, wenn eine Produktnorm einen speziellen Spannungsverlauf vorschreibt. Nebenbei wird der Spannungswert, bei dem ein Fehler erkannt wurde, festgehalten.

Alle Prüfaufgaben sind individuell parametrierbar

Alle Parameter wie Prüfspannungen, Prüfströme, Grenzwerte, Prüfzeiten, Startoptionen, Bedienerhinweise, Matrixeinstellungen, Ablaufoptionen und die Prüfreihenfolge sind frei parametrierbar.

Individuelle Einstellung von

Spracheinstellungen, Benutzerverwaltung, Speicheroptionen, Verhalten der digitalen Ein- und Ausgänge und akustischen Signalisierung von Status- und Fehlerzuständen sowie Optionen zur Kontaktierungs- und Kabelbruchüberwachung, Dateimanager für Prüfpläne und Ergebnisdateien u.v.m.

Prüfgerät für den „Stand-Alone-Betrieb“ oder zur Fernsteuerung über Schnittstellen

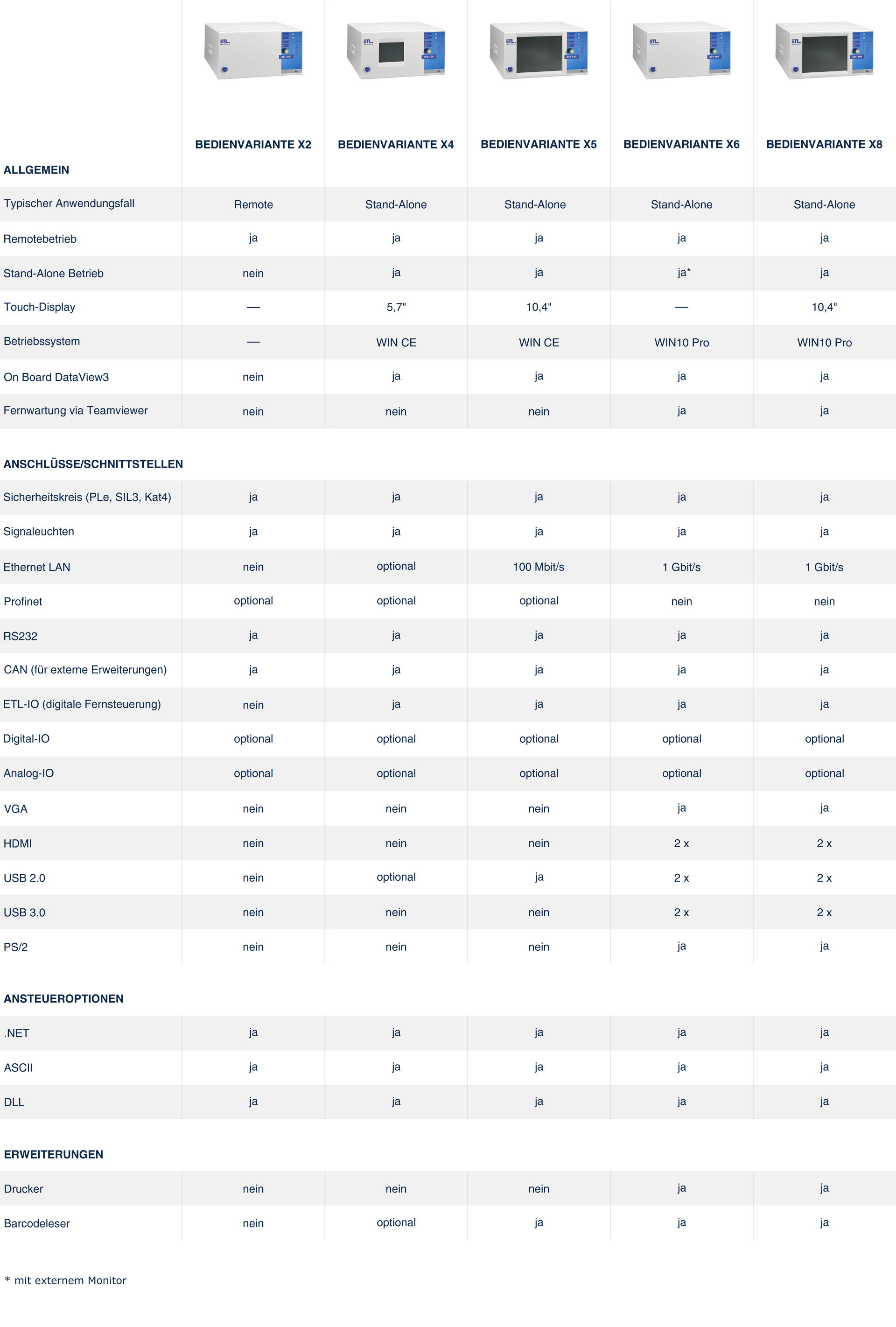

Das Prüfgerät kann über eine PC-Software (Bedienoberfläche ETL DataView), kundeneigene Applikationen (DLL, .NET), einfache Befehlsparameter (ASCII) oder digital von einer SPS aus (Digital-IO) ferngesteuert werden.

CAN-Schnittstelle für die Anbindung von externen Erweiterungsmodulen

Das Prüfsystem bietet die Möglichkeit externe Module und Messaufgaben über eine ETL CAN Schnittstelle anzubinden. Das System kann so um eine Matrix zur Vervielfältigung der Prüfpunkte, 1- und 3-phasige Versorgungsquellen für eine Funktionsprüfung oder auch einer heißen HV-Prüfung unter Netzspannungsbedingungen erweitert werden.

Fehlermeldung: Akustisch, optisch und über Schnittstelle

Fehlerhafte Prüfobjekte können so sicher erkannt werden. Zusätzlich wird die Fehlerart dargestellt und im Ergebnisfile dokumentiert.

Updatefähig über Schnittstelle und Fernwartung

Kundenspezifische Änderungen und Updates können über Schnittstelle eingespielt werden, bei PC-basierten Systemen (X6 oder X8) besteht die Möglichkeit der Fernwartung über Teamviewer.
